웨어링, 가이드링

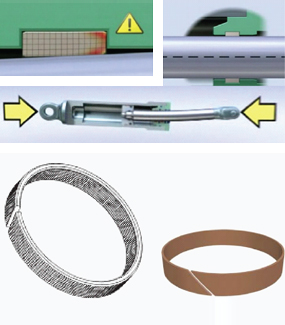

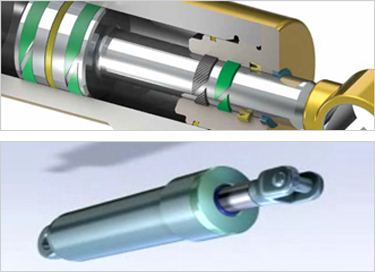

웨어링 혹은 가이드링은 직선 혹은 회전운동하는 Piston 혹은
Rod/Shaft의 가이드역할 (bearing기능)을 하면서 피스톤과 실린더,
로드와 하우징이 서로 움직일 때 금속면과 금속면이 접촉되어
마모되는 것을 방지 하고 횡방향으로 작용하는 힘 (transverse
force : Lateral load) 이나 기계적인 진동을 흡수하는 기능을
한다. 가이드링은 또한 틈새를 크게하는 역할도 하며 씰에
작용하는 과부하나 편마모를 방지하고 압력의 완충 역할도 하면서
씰의 성능을 좋게한다.
관련제품 : Merkel Guide Ring, TSS HiMod, Orkot, Turcite Slydring, DISOGRIN VERLON Piston and Rod Wear Ring
  • 웨어링 재질 | STANDARD MATERIALS :
Material No. Material Surface pressure Temperature Speed
PTFE 00 9853 PTFE - bronze filled ≤15 N/mm2 -60 to +200℃ ≤15 m/S
POM 00 3003 Polyacetal - glass fiber filled ≤35 N/mm2 -30 to +110℃ ≤1 m/S
HG 00 0301 Phenol resin - synthetic fiber fabric / ptfe ≤350 N/mm2 -50 to +130℃ ≤1 m/S

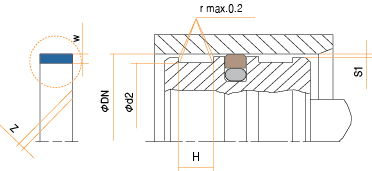

1. 웨어링 길이(L) 산정 :
  • Piston Guide ring, L = π x ( D - W) - Z
  • Rod Guide ring, L = π x ( D + W) - Z
    D : Cylinder(Bore) diameter, d : Rod diameter
    W : Guide ring thickness, Z : 조립후의 가이드링 틈새치수

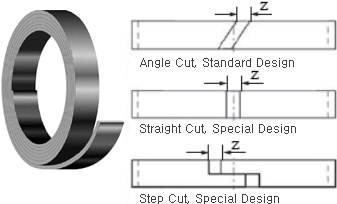

Type of Cut :
2. 웨어링 폭(H) 산정 :

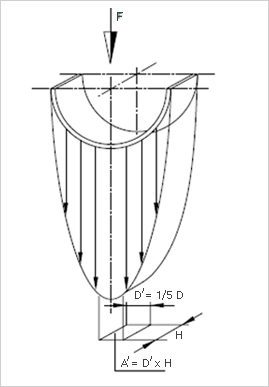

Pressure distribution on bearing area

Simplified pressure distribution on bearing area

F x f = Pperm x n x D x H
Guide Ring width (폭), H = (F x f) / (Pperm x n x D)

F : 최대 측면부하 ( Max.Lateral Load), N
f : 안전계수 (Safety Factor)
D : Bore or Rod Diameter, mm
Pperm : Guide Ring 허용부하 (Specific Permissible load), N/mm2
Projected Area ( Load carrying area), A = D x H
H : Guide Ring width (폭), mm
n : Guide ring 개수

예를들어,
최대 측면부하, F = 6,000 N
Rod diameter : Φ60 mm, Guide ring material : PTFE 00 9853
Pperm : 15 N/mm2 , at 25℃

가이드링폭, H = (6,000 x 2 ) / (60 x 15) = 13.3 mm
(가능한 큰폭의 것을 사용한다)
규격표에서, L 15mm 혹은 L 9.7mm x 2개를 사용한다.
